国際救助隊の中心メンバーは、トレーシー家の父親ジェフと男兄弟５人、兄弟同然に育ったミンミン（ティンティン）。ブレインズが同乗することもあるが、２号の居住区は、気心の知れた家族の生活の場でもある。
ミンミン一人が女性ではあるが、基本的には男子寮のようにむさくるしい男所帯同然だ。
しかし年頃の女性が同乗し、時にはペネロープも乗ることを考えると、トイレは男女別に設置したい。旅客機のトイレに男女の区別はないが、２号ではシャワーや着替えも考慮すると、広くなくても男女別のスペースが望ましい。最低でもカーテンで仕切った専用の更衣スペースは必要だろう。
今回は居住区インテリアの中で一番必要なトイレを設置する。
画像はChatGPTで整えている。綺麗になりすぎているが、これは工作例の写真ではなく、設計を示すイラストか図面のつもりで見てほしい。

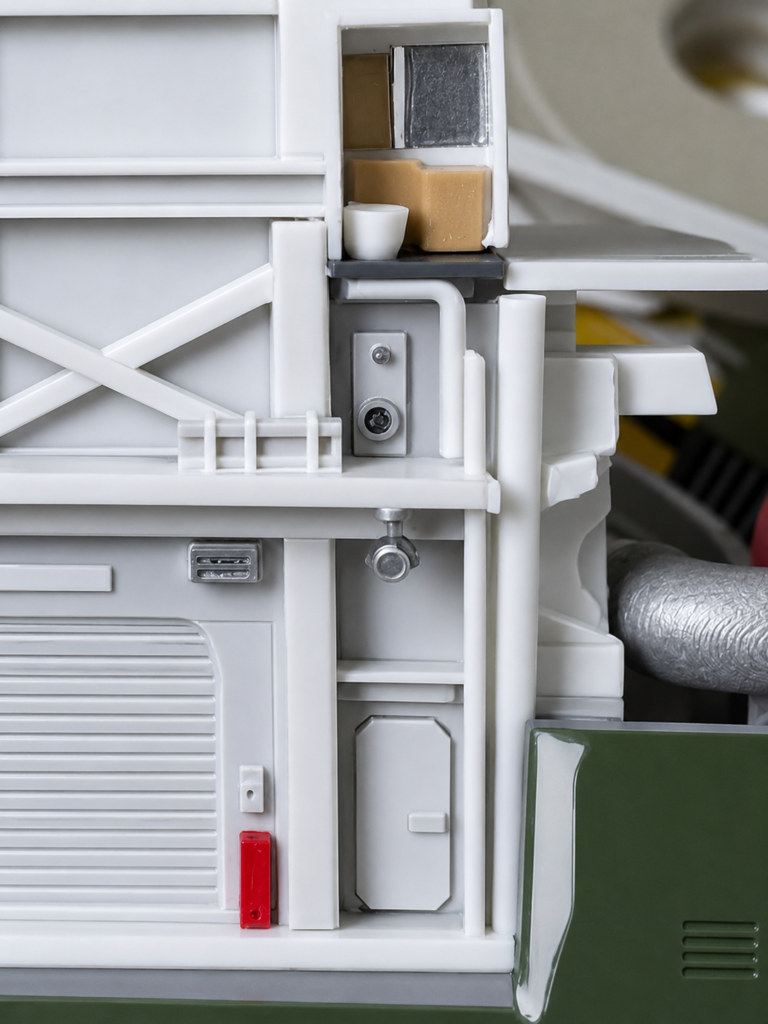

機首後部の隔壁左右、コンテナに通じるアクセスドアの手前にトイレを設置した。

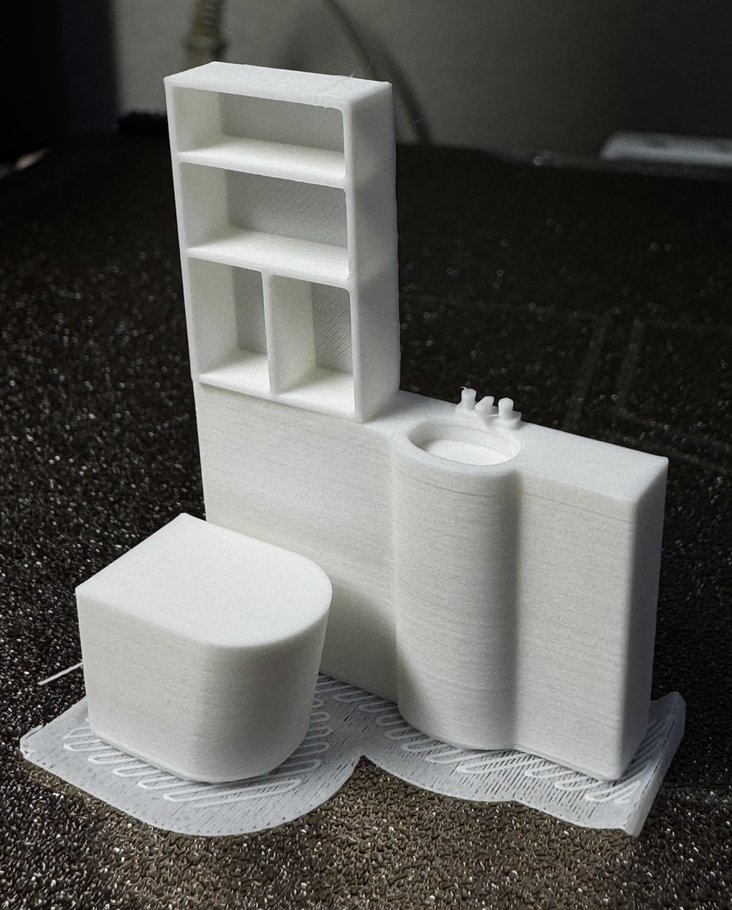

トイレは1/200だと３mmほどしかないので、1/40で印刷したものを掲載しておく。
こちらはAIによる補正はなし。
データはここまで作りこんであるが、1/200で印刷すると蛇口など細部はつぶれてしまう。
棚板の厚さは1/40で0.5mm。1/200だと0.1ｍｍになるので、うちの3Dプリンターでは印刷不可能。

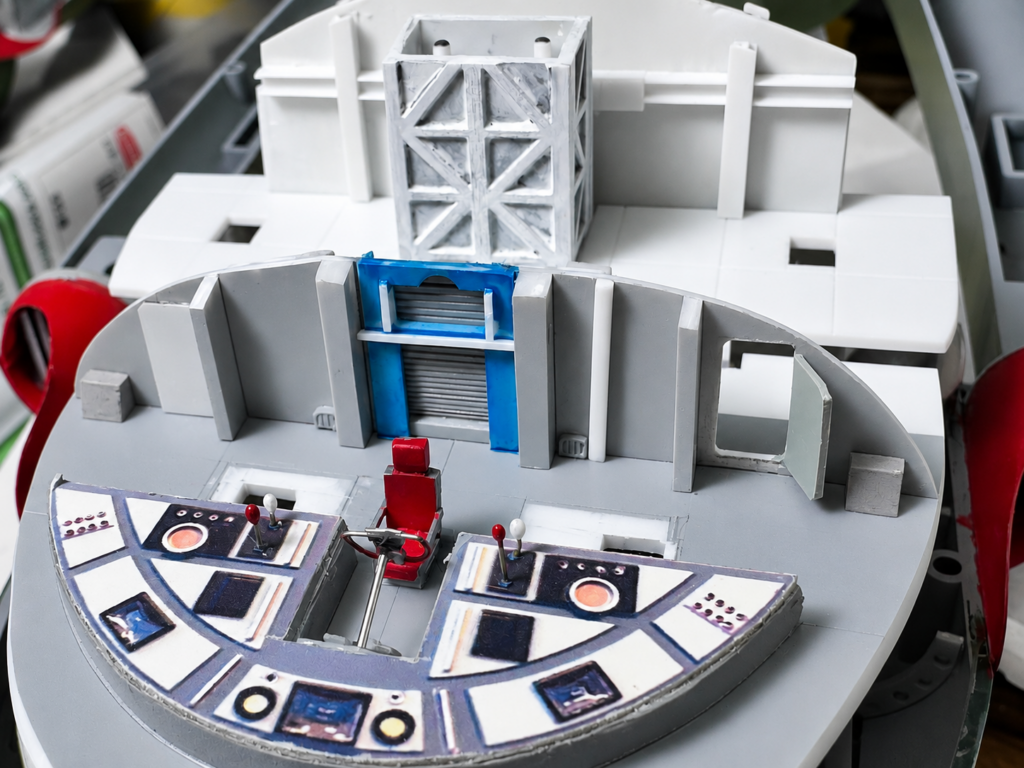

２階フロアを前方から見下ろしたところ。居住区として大きなスペースを取っている。
段差も良く見える。こんなに段差があったら機材搬入時に非常に煩雑だ。
手押しワゴン程度のものでさえスムーズに運べない。床埋込式のテーブルリフトを設置しなければ。
コクピットの同乗者席が取り払ってあるが、これは床に非常用脱出ハッチを設置する作業中。

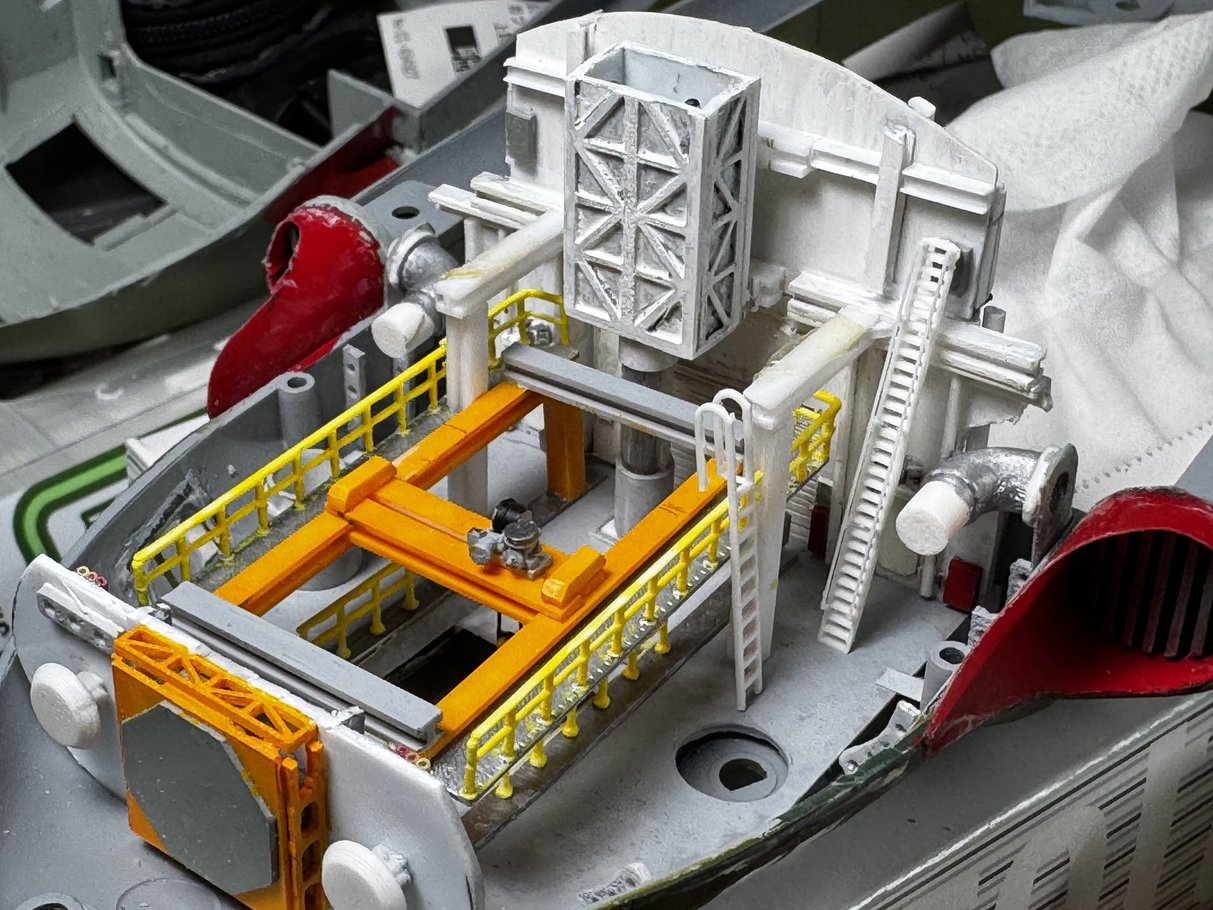

シートを跳ね上げて、ここから階下のホイスト枠組みの中２階通路まで、ハシゴで降りる。
これで動線が２系統確保できた。あとはコクピット天井にも非常用脱出ハッチを設置する。これは筋彫りで済ませる予定。

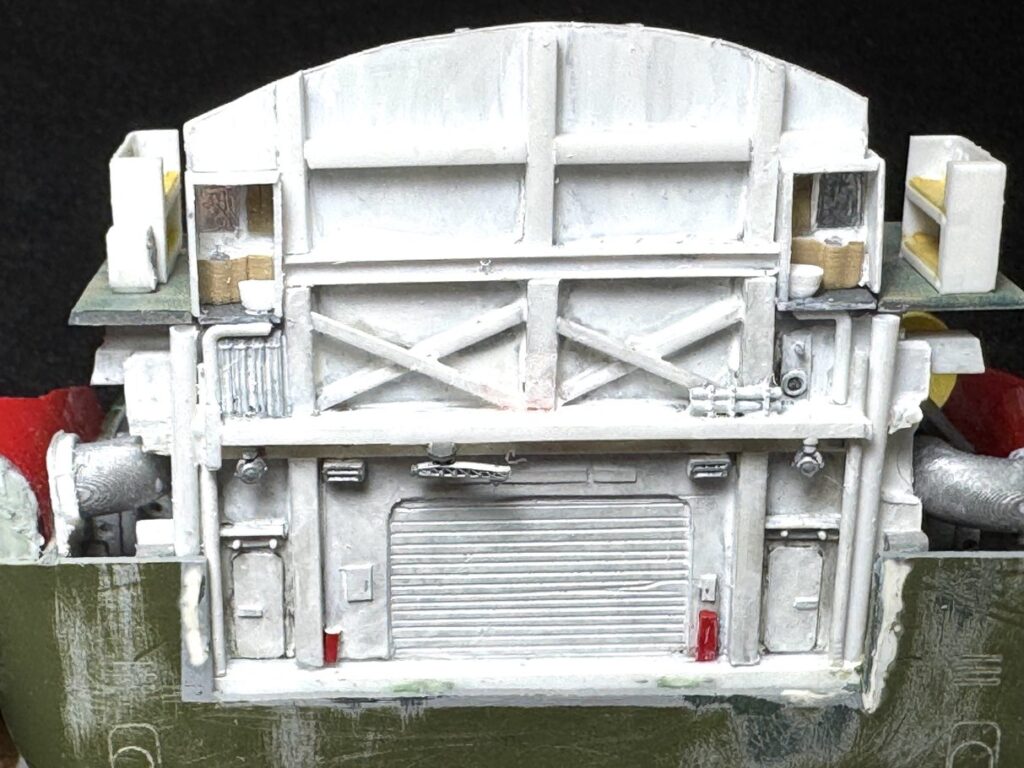

最後に隔壁全体の、AI補正無しの写真を上げておく。
これはこれで、実物より少々薄汚れて写っている、ウエザリング拭き取り前のようだ。
向かって右、右舷側が女子用、左舷側が男子用となる。
つまりパッセンジャードアのある左側が男子区画、サービスドアのある右側が女子区画としている。
この左右区画分けによって、単なる機内の居住区に「男子寮」の性格が見えてくることになる。
ところで、パッセンジャードアやサービスドアが２号にあったのか？ と思った方は鋭い。
いずれ記事にしますが、Beyond IRの世界ではちゃんと運用も考えて設定しています。
居住区インテリアの記事はしばらく続きます。
